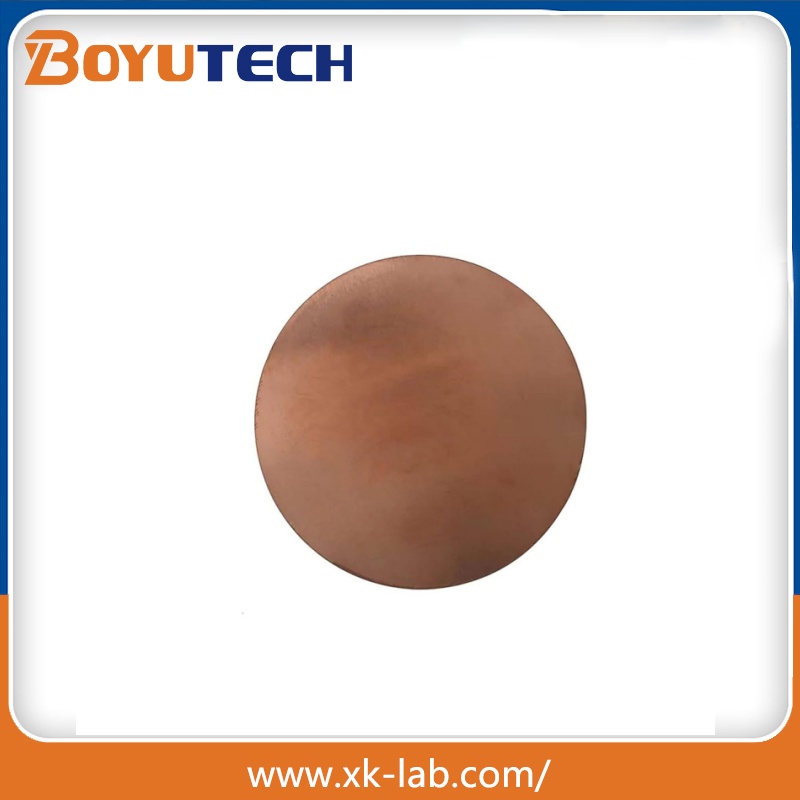

铜硼溅射靶材（CuB）
| 材料类型 | 铜硼靶（CuB） |
|---|---|
| 元素符号 | CuB |
| 纯度 | 3N,3N5 |
| 尺寸 | 按需求 |

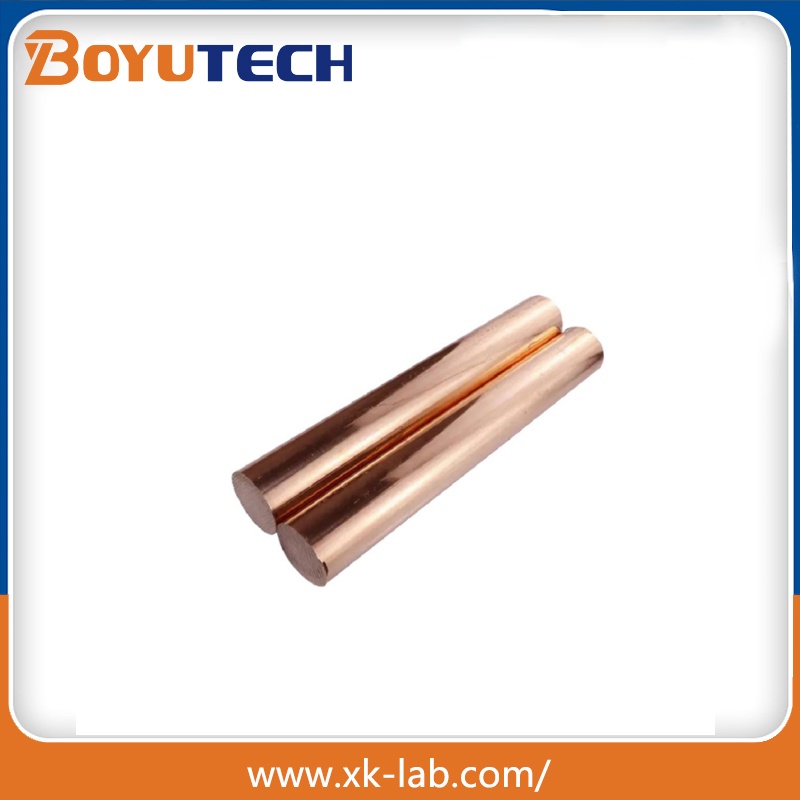

| 形状 | 平面/圆形/旋转靶 |
| 交期 | 1-3周 |
| 定制 | 支持定制 |
| 绑定服务 | 支持 |
| 用途 | 半导体、显示面板、光学器件、太阳能及功能涂层 |
产品简介
铜硼（CuB）溅射靶材描述：
铜硼（CuB）溅射靶材是一种高性能合金材料，结合了铜优异的导电性与延展性，以及硼的高硬度和耐腐蚀性能。其广泛应用于薄膜沉积领域，可用于制备具有高导电性、耐磨性及耐高温性能的功能薄膜，是电子、工业及科研领域的重要材料。
CuB 合金比例（核心比例信息）
| CuB 合金比例 | 应用特点 |
|---|---|
| Cu:B = 95:5 | 最常见的常规比例，适用于一般工业与电子应用（如普通导电薄膜、装饰镀层）。兼顾导电性与硬度，溅射性能稳定，性价比高，可满足基础应用需求。 |
| Cu:B = 90:10 | 铜含量较高，具有优异的导电性能，适用于中高端电子与光电应用（如半导体辅助导电层、光电器件电极）。可有效保证薄膜形成稳定性并减少杂质干扰。 |
| Cu:B = 85:15 | 硼含量较高，硬度与耐腐蚀性能增强，适用于精密工业镀层、切削工具及高温应用场景，具备良好的耐磨性与稳定性。 |
半导体与微电子
广泛用于集成电路、晶圆及电子封装中的导电层、互连线及扩散阻挡辅助层。利用铜良好的导电性能与硼的稳定性，可确保电子器件稳定运行。
光电与显示器件
用于显示器、太阳能电池及光电传感器等功能薄膜沉积，可提升器件的导电性与耐磨性能，并增强产品的使用寿命与稳定性。
工业防护镀层
适用于制备耐磨、耐腐蚀及耐高温涂层，广泛应用于工业机械、精密零部件等领域，可有效延长设备使用寿命。
科研及其他应用
广泛应用于材料科学研究、薄膜沉积实验及特殊功能材料制备，满足前沿科研及特殊工业领域的高标准需求。
兼容性
不同成分比例的 CuB 溅射靶材均兼容直流（DC）及射频（RF）磁控溅射系统，可实现稳定沉积、均匀膜厚及高质量薄膜形成，充分满足不同领域的应用需求。
